小型數控雕銑機的進給運動方案
小型數控雕銑機的機械本體部分是雕銑機的骨架,有底座、龍門架、工作臺、機頭和主軸組件等部分.小型數控雕銑機的3軸傳動部分全部采用步進電機驅動絲杠副,通過彈性連軸器和絲杠副連接,絲杠的一端采用深溝球支撐,另外一端采用成對的角接觸軸承固定,可保證軸向能承受較大的分力和運動精度,如下圖所示.

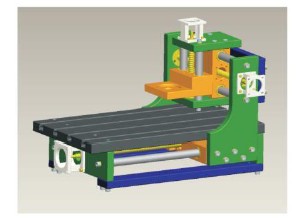

小型數控雕銑機滾珠絲杠傳動圖
首先,小型數控雕銑機的雕刻刀具由高速電機帶動只做旋轉運動,Z方向的進刀、退刀運動由Z軸方向上的步進電機驅動滾珠絲杠來實現.其次,采用橫梁移動、工作臺固定實現X,Y運動的方式,機頭在橫梁上移動(X向),實現雕刻寬度;橫梁在底座上移動(Y向),實現雕刻長度;主軸組件上下移動(Z向),實現雕刻深度[1].最后,在X,Y,Z方向上的導向件均采用圓柱直線導軌,其導向精度可滿足對工作臺定位精度的要求,在保證整個系統的機械剛性的前提下,為了簡化設計的結構,減輕整機重量,其主體框架采用硬鋁制造,選用標準的緊固件和定位銷連接.
