電腦雕刻機對刀裝置的電路設計
電腦雕刻機的多頭對刀裝置采用多個獨立單片機控制系統，完成的功能主要有這4個方面：
(1)等待電腦雕刻機的數控系統發出對刀指令，接受到對刀指令后開始對刀動作。對刀動作完成后返饋對刀完成信號給數控系統；
(2)電腦雕刻機的數控系統隨時可以解除對刀狀態；
(3)不對刀時接收電腦雕刻機的數控系統發出Z軸脈沖指令，再將該脈沖指令發送給本單片機系統控制的電機。實現Z脈沖的分配；
(4)根據面板撥碼開關決定是否是該電機。其電路示意圖如圖1所示。

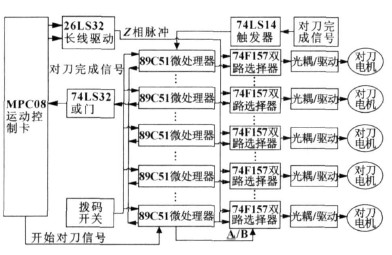

圖1 電腦雕刻機多頭對刀裝置的電路示意圖
